多路太陽能電池測試系統

    具備操作簡單實用的測試軟件，可快速準確跟蹤到最大功率點Pmax、并實時存儲和導出到Excel表格，是太陽能電池測試和數據分析的專業軟件。這套軟件適用于電子負載通過巡檢方式對太陽能電池進行測試。

 通常需要測量太陽能電池的以下幾項關鍵參數

· Vopen——開路電壓，在電流等于0時的電池電壓

· Ishort——短路電流，當負載電阻等于0時，從電池流出的電流

· Pmax——電池的最大功率輸出，電壓值和電流值I-V曲線上的Pmax點通常被稱為最大功率點

· Ipmax——電池在Pmax的電流電平

· Vpmax——電池在Pmax的電壓電平

· Rpmax——電池在Pmax的負載阻值

· FF——填充因子，最大功率Pmax與開路電壓(Vopen)及短路電流(Ishort)之比，即Pmax/(Vopen×Ishort)。FF是代表太

   陽能電池性能優劣的一個重要參數。FF值越大,說明太陽能電池對光的利用率越高。

· Rs——電池的串聯電阻

· Rsh——電池的并聯電阻

· Temp——電池溫度(定制)

    電子負載可在恒壓模式下工作，也稱為CV模式。在CV模式下，負載可以通過調節流經自己的電流，從而調整它兩端的電壓，以保持恒定的電壓值。因此，CV模式可用于創建電壓掃描，使用負載來控制太陽能電池輸出端的電壓，然后測量產生的電流。

    多路太陽能電池測試系統因優于R&S內其他同類產品，從而迅速地占領了太陽能電池測試領域的市場。由于晝夜光照強度差距很大，最大功率點Pmax也會相差很大。而傳統的測試模式在寬泛的操作范圍內測試精度又很差，因此很難滿足要求。美爾諾的工程師們因時制宜，在R&S首創兩段法智能搜索模式——先粗略搜索然后自動縮小范圍再精確搜索，可以更快更準地搜索到Pmax點�？膳渲贸啥〞r(shí)無人值守全自動完成測試工作，適應全天候晝夜大跨度實時跟蹤測試的更高要求。

功能特點

· 可定時無人值守全自動完成多路太陽能電池參數測試。

· 可自動測量出：最大輸出功率Pmax；最大功率時的電流值Ipmax，電壓值Vpmax，電阻值Rpmax；短路電流Ishort；開路電壓Vopen；填充因子FF；電池的串聯電阻Rs以及并聯電阻Rsh。

· 測試界面實時顯示I-V曲線，最大功率點24小時區間內的P-T曲線；查詢界面可顯示任意區間段內的P-T曲線，不受時間限制。

· 可打印出您所需的測試報表，并導出到Excel表格。

· 支持多路太陽能電池巡檢測試，測試速度快，測試精度高。

· 兩段法智能搜索模式——先粗略搜索然后自動縮小范圍再精確搜索，可以更快更準地搜索到Pmax點，適應全天候晝夜大跨度實時跟蹤測試。

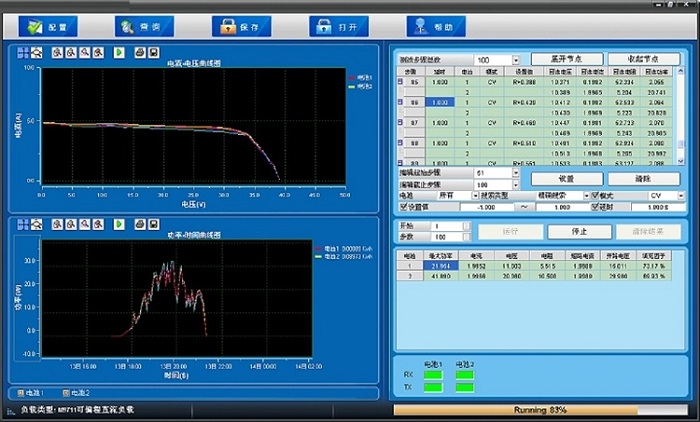

軟件系統界面

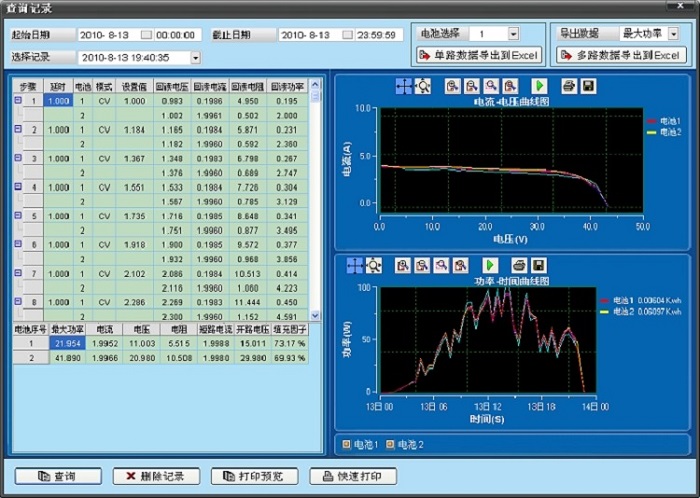

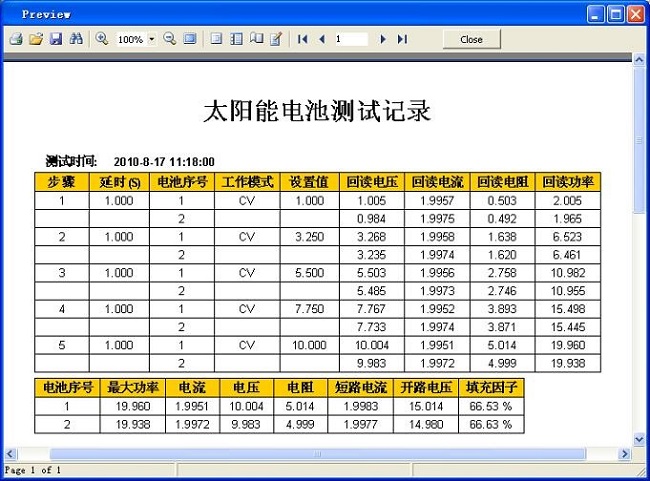

查詢記錄：可直接打印

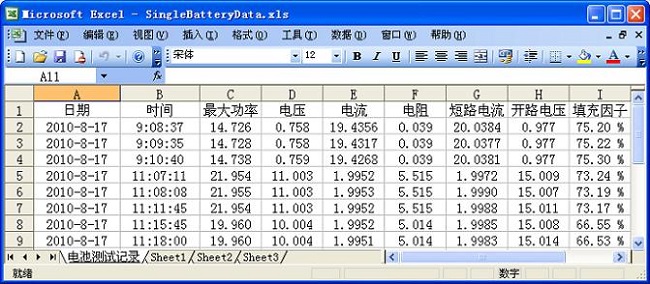

單路電池測試數據查看：可導出電子表格

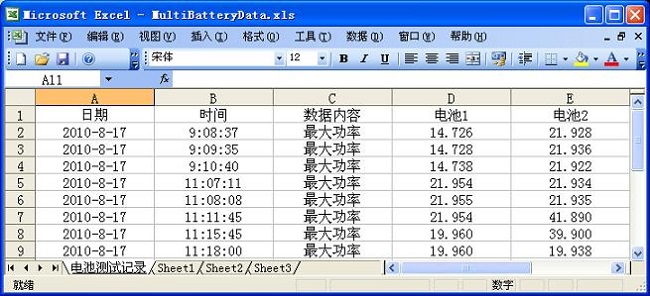

多路電池測試數據查看：可導出電子表格
